PE 알루미늄-플라스틱 복합 패널 생산 라인, 맞춤형 솔루션으로 다양한 생산 요구 사항 충족

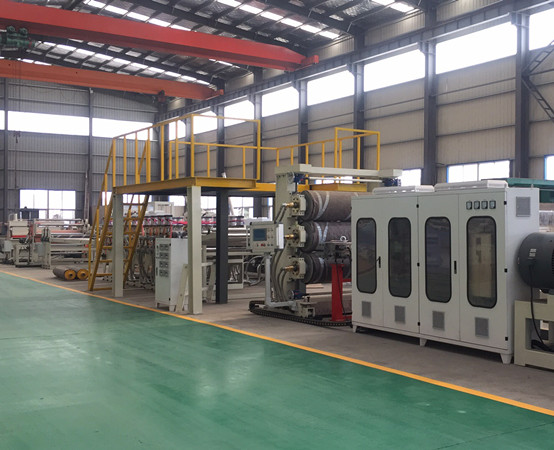

칭다오 EASTSTAR 완성PE 알루미늄 플라스틱 패널 생산 라인SJ150×33 단일 스크류 압출기, 복합 다이, 3롤 캘린더, 양면 알루미늄 코일 언와인더, 2롤 열 라미네이터, 8롤 열 라미네이터, 6롤 냉각 가이드 롤 스탠드, 라미네이터, 4롤 홀오프 및 커터로 구성됩니다. PLC 시스템을 통해 전체 라인을 지능적으로 제어할 수 있습니다.

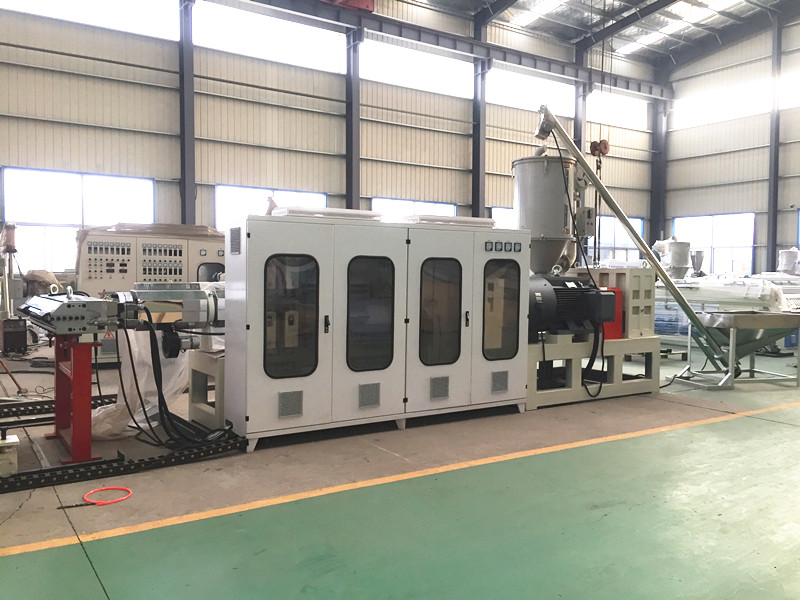

이 핵심장비인 SJ150×33 단축압출기PE 알루미늄 플라스틱 패널 생산 라인, 수많은 기술적 이점을 자랑합니다. 압출기의 스크류와 배럴은 38CrMoAlA 재질로 제작되었으며 질화 처리를 거쳐 질화 깊이가 0.50-0.70mm가 되어 장기간 고속 작동 시 내마모성과 안정성이 보장됩니다. 압출기는 7개의 가열 영역과 42kW의 가열 전력을 갖추고 있어 최대 압출 출력 800kg/시간을 달성하여 고효율 생산 요구를 충족합니다. 메인 모터는 헬리컬 기어 감속기와 결합된 160kW Siemens AC 모터를 사용하여 0~70rpm의 무단계 속도 조절이 가능합니다.

                                                                                                                              정밀한 구성으로 제품 품질이 보장됩니다.

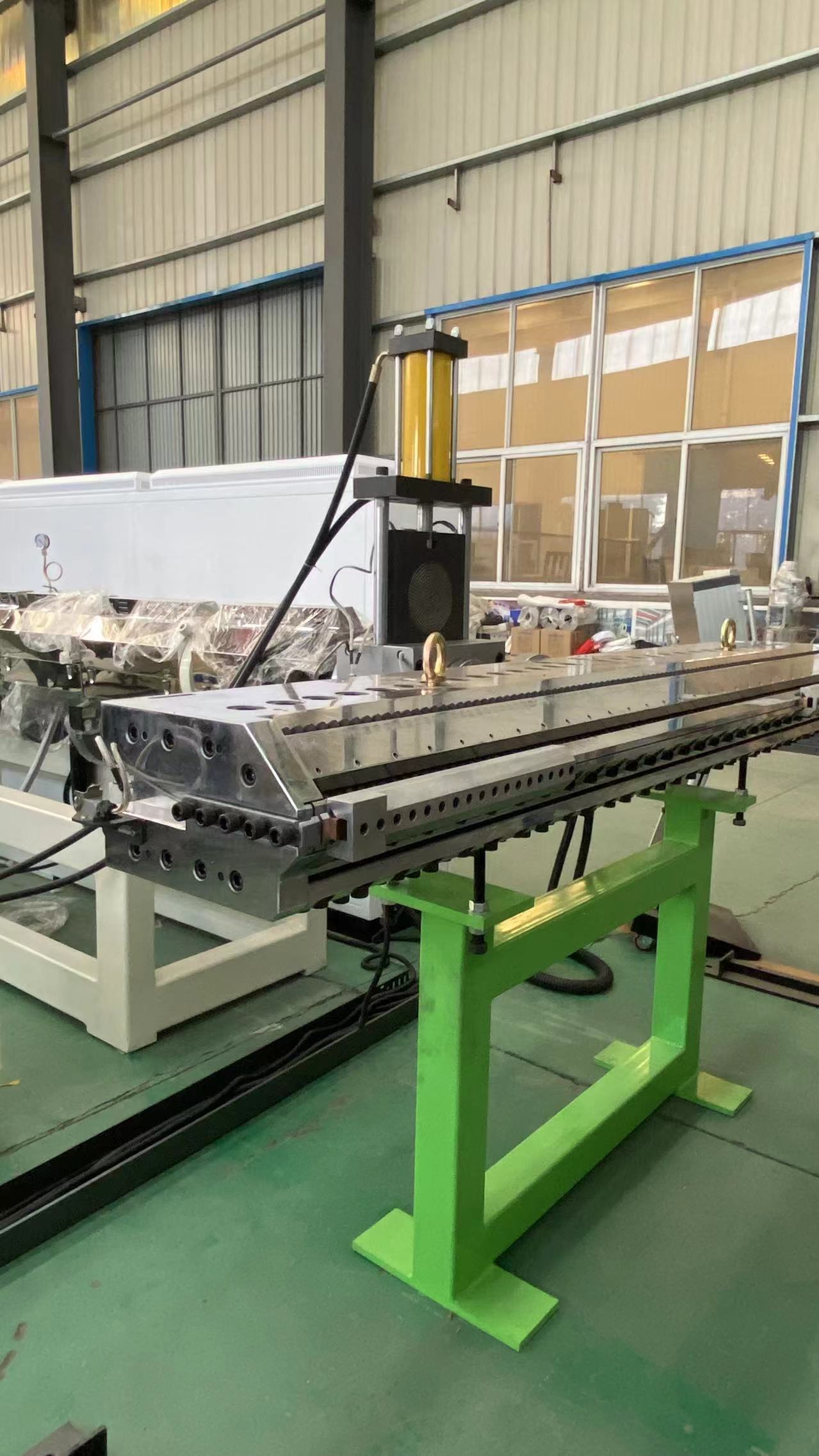

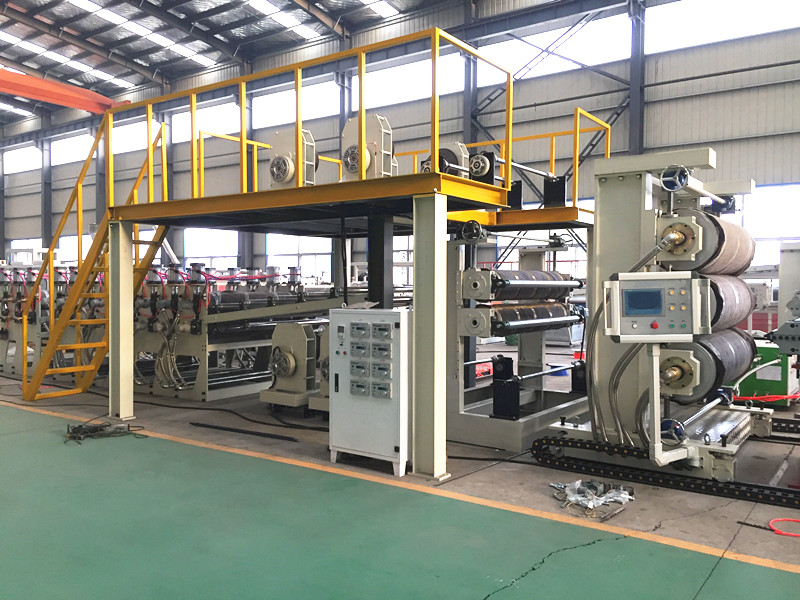

생산 라인의 복합 다이 헤드는 T자형 구조를 특징으로 하며 P20 금형강으로 제조되며 유동 채널 표면 거칠기는 Ra 0.05μm입니다. 다이 헤드에는 9개의 가열 구역, 가열 전력 27kW, 최대 생산 폭 1,300mm가 있어 압출된 PE 코어 레이어의 두께와 평탄도를 정밀하게 제어할 수 있습니다. 3롤 캘린더의 유효 작업 표면 크기는 500 × 1,500mm입니다. ABB 가변 속도 제어 시스템을 사용하여 라인 속도를 0.5~8m/min까지 정밀하게 조정할 수 있어 시트 표면이 매끄러워집니다.

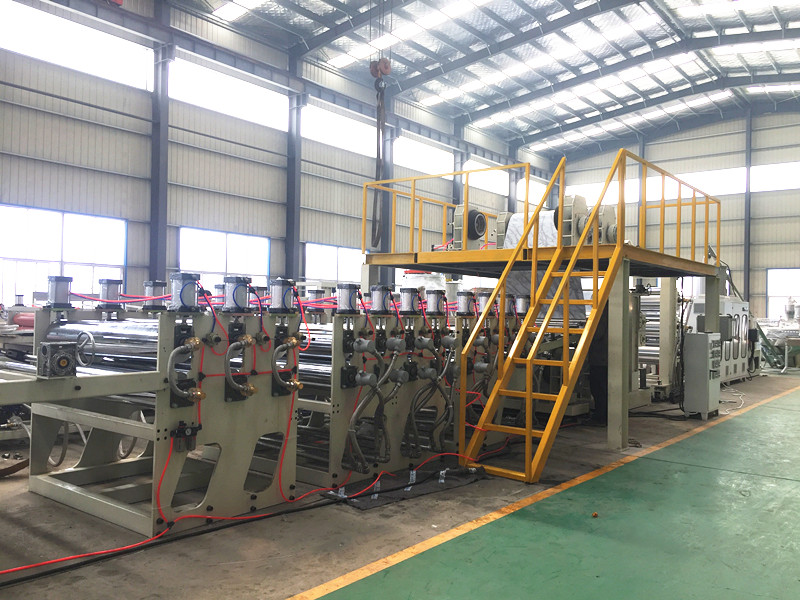

2롤 열 라미네이터는 고무와 강철 롤러의 조합을 사용하며 크기는 320 × 1,480mm입니다. 자동 핫 오일 가열 시스템은 정확한 온도 제어를 보장합니다. 8롤 라미네이팅 장치와 6롤 냉각 및 경화 기계의 조화로운 작동은 라미네이션 공정 중 알루미늄-플라스틱 패널의 부드러움과 접착 강도를 더욱 보장합니다.전체 라인진공제습시스템을 탑재해 -0.04MPa의 진공도를 달성해 원자재의 수분을 효과적으로 제거하고 완제품의 기포 등 불량을 방지한다.

                                                                                                                                          맞춤형 서비스로 개인의 요구 사항 충족

다양한 고객의 특정 요구 사항을 충족하기 위해,PE 알루미늄-플라스틱 패널 생산 라인비표준 맞춤 서비스를 제공합니다. 선폭, 적층 수, 가열 방법 등의 매개변수를 고객 요구에 맞게 조정할 수 있습니다. 장비의 모듈식 설계를 통해 공장 조건 및 생산 프로세스에 따라 유연한 구성이 가능합니다. Siemens PLC 제어 시스템은 전체 라인의 자동화된 작동을 가능하게 하여 수동 작업을 크게 줄여줍니다.

장식 재료에 대한 건설 업계의 요구 사항이 지속적으로 증가함에 따라 PE 알루미늄-플라스틱 패널 생산 라인의 기술 발전은 계속해서 제품 품질 개선을 주도할 것입니다. 장비 제조업체는 지속적으로 장비 성능을 최적화하고 맞춤형 솔루션을 제공함으로써 알루미늄 플라스틱 패널 제조업체가 더 넓은 시장 점유율을 확보하도록 돕고 있습니다.
