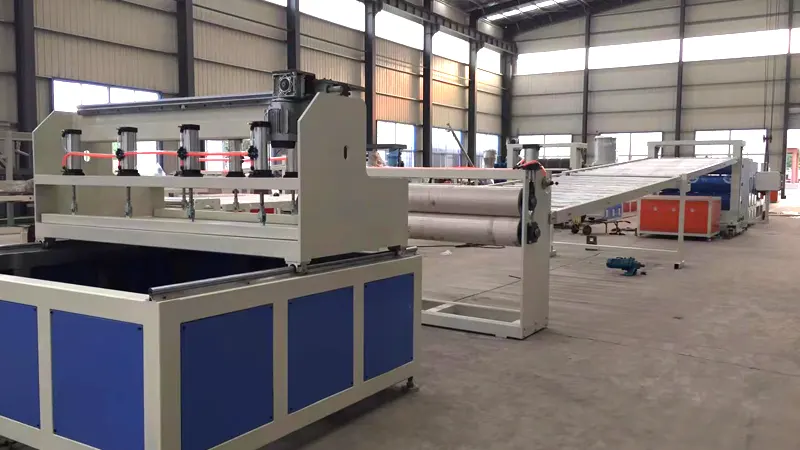

PLA 분해성 플라스틱 시트 기계로 어떤 제품을 만들 수 있습니까?

재료 특성 및 장비 호환성

특정 제품 카테고리를 검토하기 전에 PLA의 가공 경계를 이해하는 것이 중요합니다. PLA는 유리전이온도(Tg)가 약 55~60°C이고 융점(Tm)이 150~180°C 범위인 열에 민감한 결정질 폴리머입니다. 시트 압출에 사용되는 PLA 수지는 일반적으로 반결정성 또는 비정질 등급이므로 결정 핵 생성 및 겔 형성을 억제하기 위해 저온 가소화 스크류 설계와 강제 공냉식 또는 수냉식 냉각 롤이 필요합니다. 표준 장비 구성PLA 분해성 플라스틱 시트 기계-40°C 미만의 이슬점을 달성할 수 있는 진공 건조제 건조 시스템을 포함해야 합니다. 500ppm을 초과하는 잔류 수분은 가수분해 사슬 절단을 유발하고 고유 점도(IV)가 크게 떨어지며 기계적 특성이 손상되기 때문입니다.

1. 투명고강성 포장용기(PET/PVC 대체용기)

• 일반적인 제품: 접이식 상자(예: 셔츠 상자), 과일 및 베리 용기, 꽃무늬 슬리브, 전자 부품용 정전기 방지 트레이.

• 기술적 하이라이트: 무정형 PLA 등급이 사용됩니다. 이 등급은 냉각 롤(롤 온도 20~30°C로 제어됨)에서 빠르게 급냉되어 폴리머 사슬을 무질서한 비결정 상태로 보존하고 헤이즈 값이 5% 미만인 높은 광학 선명도를 제공합니다. 이러한 적용 분야의 시트 두께는 일반적으로 0.2mm ~ 0.8mm입니다.

• 장비 요구 사항: PLA 분해성 플라스틱 시트 기계에는 산화성 황변 및 표면 흠집을 방지하기 위해 경면 광택 냉각 롤과 밀폐형 에어 나이프가 장착되어 있어야 합니다.

2. 내열식품용품(PP/PS 대체품)

• 대표적인 제품: 뜨거운 음료 뚜껑, 전자레인지에 안전한 식사 트레이, 패스트푸드용 조개 껍질, 내열성 수프 그릇.

• 기술적 하이라이트: 수정되지 않은 PLA는 Vicat 연화점이 약 55°C로 열악한 내열성을 나타내며 이는 고온 충전 또는 재가열 시나리오에 적합하지 않습니다. 서비스 온도를 100°C 이상으로 높이려면 수지에 스테레오복합체 형성 첨가제(예: PDLA)를 혼합하거나 압출 후 배향 및 열 결정화가 필요합니다. 이러한 제제에는 결정화 동역학을 가속화하는 핵형성제(일반적으로 활석 또는 아미드 기반 화합물)의 균일한 분산을 보장하기 위해 고전단 혼합 스크류 형상이 필요합니다.

• 장비 요구 사항: PLA 분해성 플라스틱 시트 기계는 이러한 첨가제를 용융 흐름에 직접 정확하게 도입하기 위해 다중 포트 측면 공급 장치를 통합해야 합니다.

3. 발포쿠션시트재고(EPS/EPE교체)

• 대표적인 제품: 가전제품용 보호 삽입물, 병에 담긴 제품용 칸막이 칸막이, 저온 유통 물류용 단열 선적 컨테이너, 일회용 충격 흡수 포장재.

• 기술적 하이라이트: 제조 공정에는 용융물에 물리적 발포제(예: 이산화탄소 또는 부탄)를 주입하거나 제어된 온도 및 압력 하에서 분해되는 화학적 발포제(아조디카본아미드 유도체)를 혼합하는 과정이 포함됩니다. 특수 다이 립을 통한 압출 시 급격한 압력 강하는 기포 핵형성과 성장을 시작하여 0.05g/cm3 ~ 0.8g/cm3 밀도의 폼 시트를 생성합니다.

• 장비 요구 사항: PLA 분해성 플라스틱 시트 기계에는 팽창 중 조기 셀 붕괴를 방지하도록 설계된 특별히 프로파일된 다이 립과 함께 배럴 내에서 용해 압력을 15MPa 이상 유지하기 위한 전용 정적 혼합기와 용융 냉각기가 있어야 합니다.

4. 의료용 멸균 포장(PVC 대체)

• 대표적인 제품: 수술 기구용 멸균 시술 트레이, 검사용 장갑용 내부 포장 블리스터, 의약품 단위 용량 블리스터 팩용 기본 웹.

• 기술적 하이라이트: 분해 없이 감마선 또는 산화에틸렌(EtO) 멸균 주기를 견딜 수 있는 고순도 저추출성 PLA 등급이 필요합니다. 압출 공정에는 광학적 선명도와 장벽 무결성을 손상시킬 수 있는 젤, 탄화된 미립자 및 어안을 제거하기 위해 절대 여과 정밀도가 50μm 이상인 용융 여과 시스템을 통합해야 합니다.

• 장비 요구 사항: PLA 분해성 플라스틱 시트 기계의 배럴 및 나사 조립에는 스테인레스 스틸 또는 부식 방지 라이닝이 필요하며 전체 생산 라인은 의료 기기 제조에 대한 규정 준수를 충족하기 위해 클린룸 표준(일반적으로 ISO 클래스 8/클래스 100,000 이상)을 충족해야 합니다.

5. 산업용 및 농업용 기능성 시트재(비포장)

• 일반적인 제품: 완전 생분해성 농업용 멀칭 필름(더 두꺼운 두께), 묘목 화분, 열전사 인쇄 기판 필름 및 온실용 탈착식 차양 패널.

• 기술적 하이라이트: 이러한 응용 분야에서는 A/B/A 층 구조에서 PLA와 PBAT(폴리부틸렌 아디페이트-코-테레프탈레이트)의 공압출을 통해 강화 수정이 필요한 경우가 많습니다. 내부 B 층은 향상된 인열 저항성과 유연성을 제공합니다. 시트 두께는 0.5mm에서 3mm까지 다양합니다.

• 장비 요구 사항:PLA 분해성 플라스틱 시트 기계자동 다이 립 프로파일 조정을 위한 실시간 피드백을 제공하는 온라인 두께 측정 시스템(베타선 또는 적외선 기반)과 함께 공압출 피드블록 또는 다중 매니폴드 다이(ABA 유형 분배기)로 구성되어야 합니다.

장비 선택 가이드(제품 유형 및 처리량별)

일반적인 제품 결함 및 공정 대책(실용 가이드)

PLA 시트 압출의 현재 개발 추세는 허용 가능한 기계적 성능을 유지하면서 원자재 비용을 줄이기 위해 30% 이상의 탄산칼슘 또는 목재 가루를 포함하는 고충진 제형을 지향합니다. 완전 생분해성 다중 성분 혼합물(PLA + PBS + PCL)은 맞춤형 분해 프로필이 필요한 응용 분야에서 주목을 받고 있습니다. 장비 제조업체는 점점 더 AI 기반 머신 비전 검사 시스템을 PLA 분해성 플라스틱 시트 기계의 압출 라인에 직접 통합하여 검은 얼룩, 기포 및 표면 긁힘을 실시간으로 감지할 수 있게 되었습니다. 이러한 발전은 측정 가능한 품질 개선을 보여주었으며, 상업 생산 환경에서 1차 통과 수율을 약 92%에서 98% 이상으로 높이는 동시에 수동 검사 노동과 스크랩 재작업을 줄였습니다.
