프로파일 생산 라인

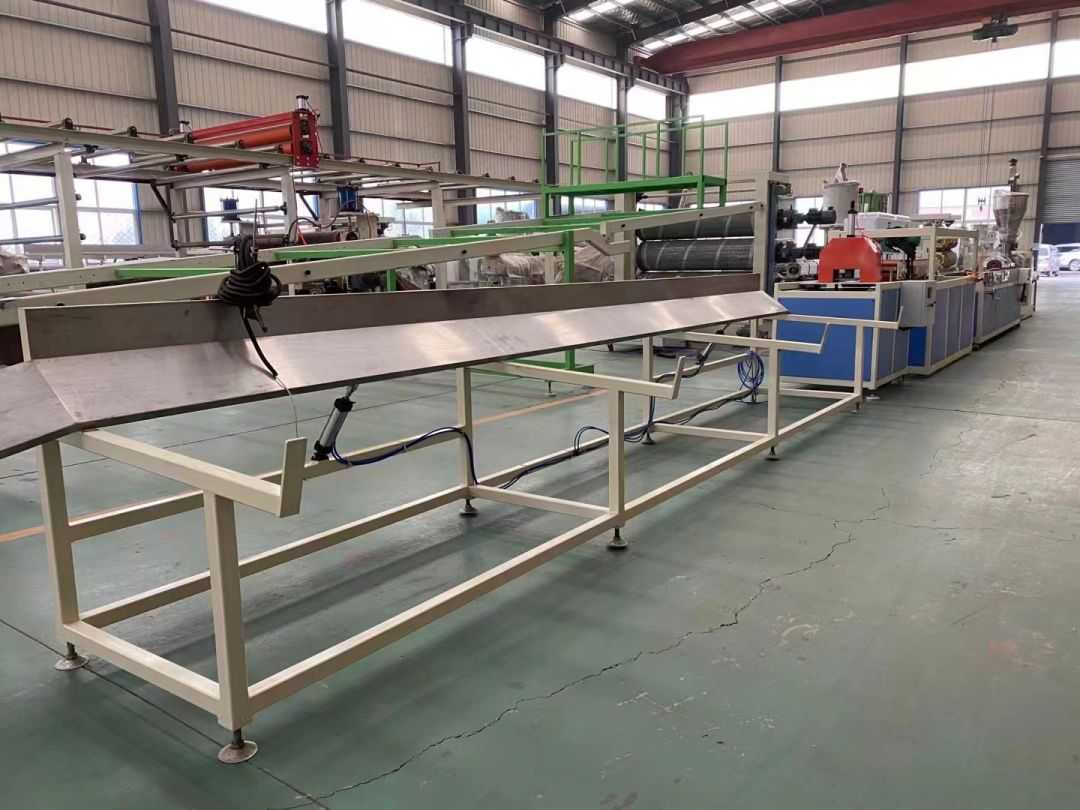

프로파일 생산 라인 프로파일 생산 라인은 SJSZ-65/132 시리즈 원추형 이축 압출기, 스테인레스 스틸 진공 성형 플랫폼, 크롤러 트랙터, 자동 절단 통합 기계 및 뒤집기 언로드 랙을 사용합니다. 성형 플랫폼에는 4차원으로 조정 가능한 고압 진공 펌프와 워터 펌프가 장착되어 있습니다. 트랙터는 공압식으로 고정되어 있습니다. 자동 고정 길이 절단기는 이동 스위치를 사용하여 고정 길이로 절단합니다. 스태킹 랙은 길이가 6m이고 스테인리스 스틸로 제작되었으며 공압식으로 뒤집혀 있습니다.

문의 보내기

제품 설명

프로파일 생산 라인

프로파일 생산 라인은 SJSZ-65/132 시리즈 원추형 이축 압출기, 스테인레스 스틸 진공 성형 플랫폼, 크롤러 트랙터, 자동 절단 통합 기계 및 뒤집기 언로드 랙을 사용합니다. 성형 플랫폼에는 4차원으로 조정 가능한 고압 진공 펌프와 워터 펌프가 장착되어 있습니다. 트랙터는 공압식으로 고정되어 있습니다. 자동 고정 길이 절단기는 이동 스위치를 사용하여 고정 길이로 절단합니다. 스태킹 랙은 길이가 6m이고 스테인리스 스틸로 제작되었으며 공압식으로 뒤집혀 있습니다.

사례

제품 디스플레이

프로젝트	기술적인 매개변수

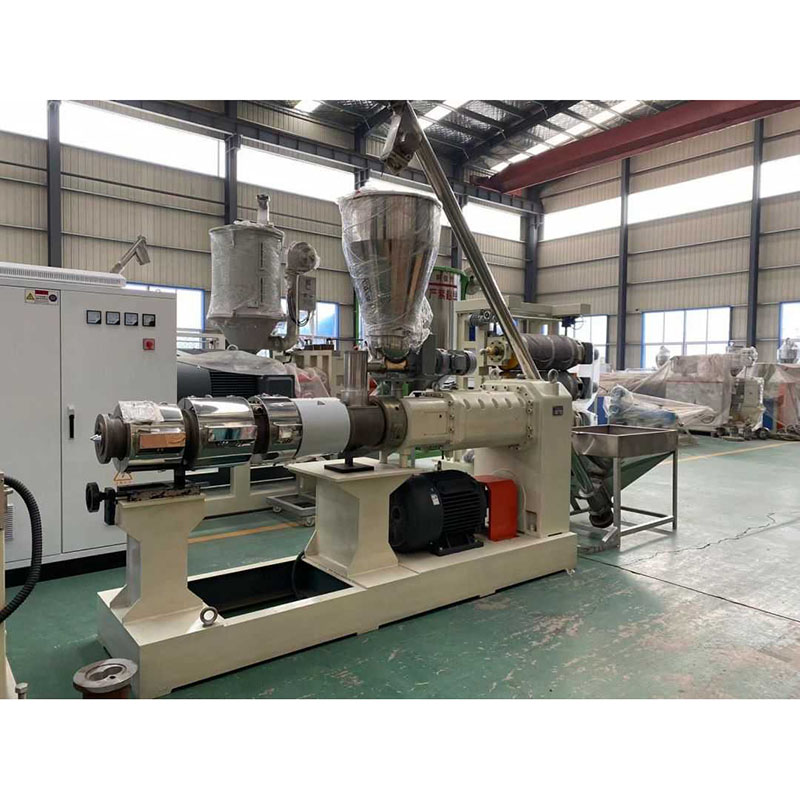

주 엔진
전기 제어 캐비닛	* 에어스위치 : 친트 * 사용된 강철 두께는 1.5mm 이상이며, 모든 전기 부품은 유명 브랜드 제품입니다.
생산량(kg/h)	100-200 (가공된 재료의 압출량 및 작동 조건에 따라 다름)
크기(mm)	3670x1500x2350mm
체중(kg)	3000kg
자동 계량 및 공급 호퍼	재질: 스테인레스 스틸
송전선로	3상 4선식 시스템
비상 정지 및 보호 기능을 갖춘 온도 조절기	지능형 온도 조절 테이블 과전류 보호 경보 기능 고전압 과부하 보호 시스템.
특징	높은 전단력, 우수한 가소화 효과, 생산 라인의 출력 요구 사항을 충족하는 해당 크기의 높은 출력(100-160kg/h) 프로파일 압출 속도. 높은 수준의 제조 재료와 내구성이 뛰어난 부품은 견고한 특성을 가지고 있습니다.
조작 패널 데이터가 표시되는 방식	디지털 디스플레이
나사: 고품질 합금 38CrMoAIA 질화물 층 두께 0.7mm, 표면 경도 HV940,Ra0.4um 중국의 유명한 브랜드
직경(mm)	65/132mm
활성 길이(mm)	2140mm
수량	제2조
형태	작은 초
속도 속도(r/min)	1~34(외측)
드럼 고품질 합금 38CrMoAIA 질화물 층 두께 0.7mm, 표면 경도 HV940,Ra0.4um
기계 실린더 유형	모놀리식 장치
가열방식	주조 알루미늄 가열 링
난방 면적 수	지역 4
화력(kw)	30Kw(11/4/6/8)
온도범위(℃)	50~350℃
냉각 영역 수	3지구
결합된 흐름 코어	45 #, 크롬 도금 내부 표면
냉각수 통로	3X250w 팬이 냉각됩니다.
냉각 매체	공기
품질 보증	10,000시간 이상의 서비스 수명
기계드럼의 취급방법	이중 합금 경도 HRC 55-62
2. 구동 시스템 및 감속 시스템
주 구동 모터 동력	37kw, 산동 유명 브랜드 모터
메인 모터의 작동 방식	기어박스에 직접 연결된 3상 비동기 모터, 가변 주파수 변환 거버너가 있는 모터
주 구동 주 엔진의 속도	30~1400r/분
기어박스 브랜드	수평 고비틀림 기어박스, 단단한 치형 경사기어
톱니바퀴	질소 침투 처리, 기어 재질은 20CrMoTi
취업 티켓 상자	두 개의 분배 상자 감속 샤프트는 taical 기어로 구동됩니다.
메인 모터의 속도 조절 모드	AC 속도 조절
3. 진공 펌핑 시스템
유형	워터 링 진공 펌프
모터의 힘	3kw
모터 작동 모드	삼상 비동기 모터
진공도	0~-0.8pa
진공 펌프	배기량: 60m³/h

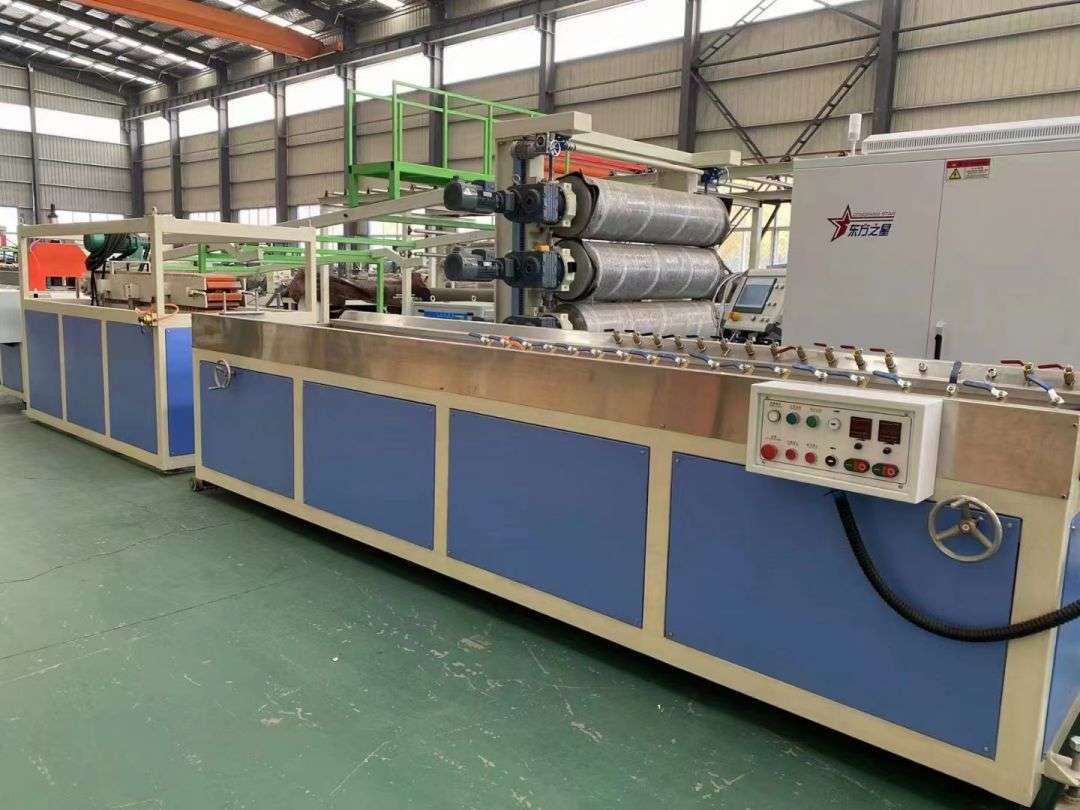

1. 240 진공 설정 테이블

크기(mm)	400012001475mm (가이드 레일 크기 포함)
워터플레이트 소재	스테인레스 스틸
공기노즐과 물노즐의 수	약 60
모터를 앞뒤로 움직여 보세요.	0.75KW(1세트)
워터 펌프	3KW
진공 펌프 유형	워터 링 진공 펌프
진공 펌프 동력	2개, 4kw
진공도(Mpa)	0~-0.8pa
수증기 노즐의 위치 및 연결 모드	위치 : 세팅단계 양쪽 : 고정형
중앙 높이 조정 모드	달팽이관 벌레 매뉴얼
제어 캐비닛	1. 조작이 간편하다. 2, 전기 조정, 수동 위아래 조정 전후의 설정 테이블을 실현합니다. 3、 가전제품은 친트(Chint)로 만들어집니다. 4, 모든 모터에는 과도한 부하 보호 기능이 있습니다.
물탱크 용량 및 수량	약 150L

일반 사양 매개변수

자동 급수 및 배수 제어

진공 테이블 1

700mm mm 앞으로 이동

좌우 미세 조정 ± 30mm

워터 디스크는 스테인레스 스틸로 만들어졌습니다.

외부 파이프 및 장비는 설치가 쉽고 쉽게 점검할 수 있습니다.

급배수용 외부 파이프는 모두 크기 1 "-2" 아연도금강관으로 제작됩니다.

잘 생긴 외모

2. 크롤러 트랙터

긴, X 및 넓은 (mm)	1800mm x 1500mm x 1700mm
견인 속도(m/min) 최대 견인바 당김	0.8-5m/I 4000N
견인 모터 동력(kw)	2.2kw x 1
트랙 웨이	영적인
모터 연결 모드	스타 연결
모터 수	1
모터 속도	10~1450r/분
유효 길이 추적	1500mm
모터 속도 조절	AC 모터, 인버터 속도 조절
고무와 트랙의 연결 방식	나사로 빠르게 연결되어 설치 및 제거가 용이함
견인 블록의 특성	고무 블록과 Q235A 강철을 결합하여 내구성과 내마모성이 우수합니다.
클램모드 모드	공압 제어
트랙터의 중심 높이	1000 ± 50mm, 조정 가능, 동기 견인 속도.
압축공기의 압력	0.5~0.7Mpa
체인 급유 방식	수동 추가
제어 캐비닛 실린더 및 공압부품	전기부품 : 친트 실린더는 Yadke에서 사용됩니다.
모든 공압 부품: Yadker × 트랙터 컨트롤러는 진공 제어 보드에 있습니다. × 나머지 측면의 문과 상자는 1.5mm 철판 두께로 제작됩니다. × 트랙터의 모습이 아름답습니다.

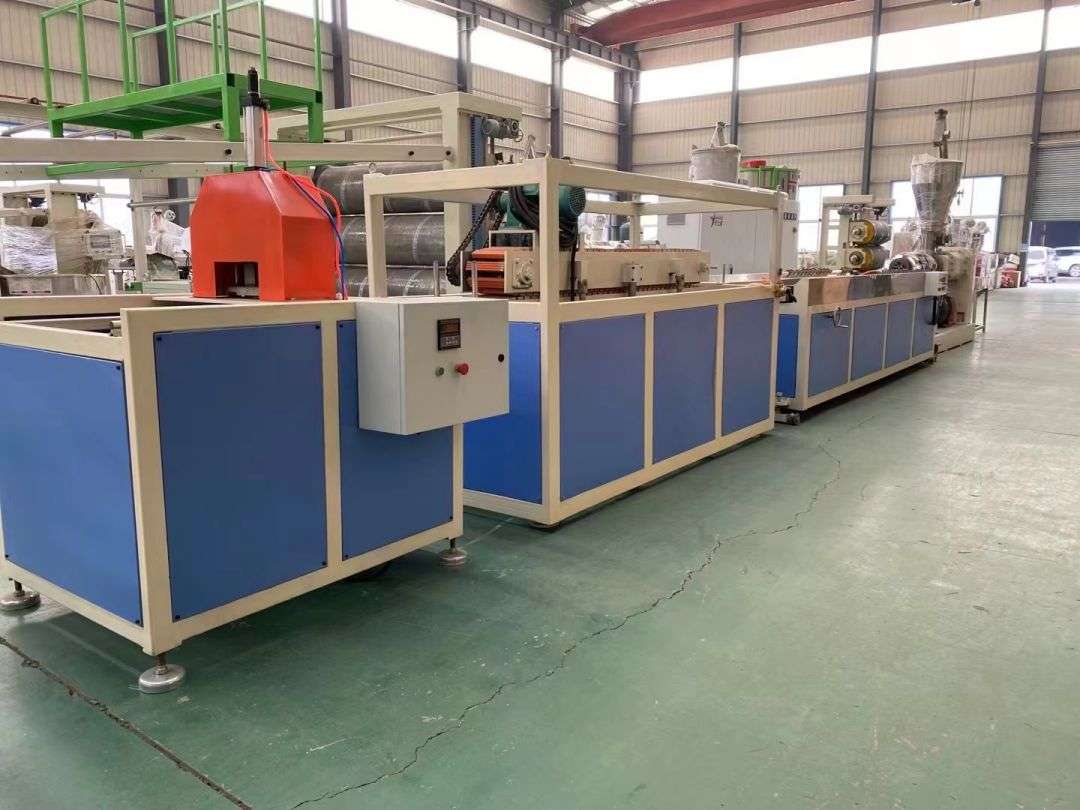

자동절단 일체형 기계

3. 절단기 : 1,200MM X 1160MM X 1600MM
압력 모드 절단 정확도 절단 높이 모터 전원 차단	공압 회로 2mm 이하 150mm 이하 1.5킬로와트
최대 절단 폭	260mm
미터법	광전 스위치
공기 압축 압력	0.5~0.7Mpa
