TPE 단축 부직포 복합 공압출 지수판 생산 장치

TPE 단일 나사 부직포 복합 공압출 지수판 생산 장비는 중국 제조업체인 Oriental Star에서 제조합니다.

장비 목록

1. SJ-55/30 단축압출기(1대)

2. 상하 풀림장치(각 2개)

3. 다이 및 스크린 체인저(1세트)

4. 500mm L 3롤 캘린더(1개)

5. 롤러 온도 조절 시스템(1대)

6. 냉각 브라켓 및 트리밍 시스템(1세트)

7. 운반(1대)

8. 와인더(1대)

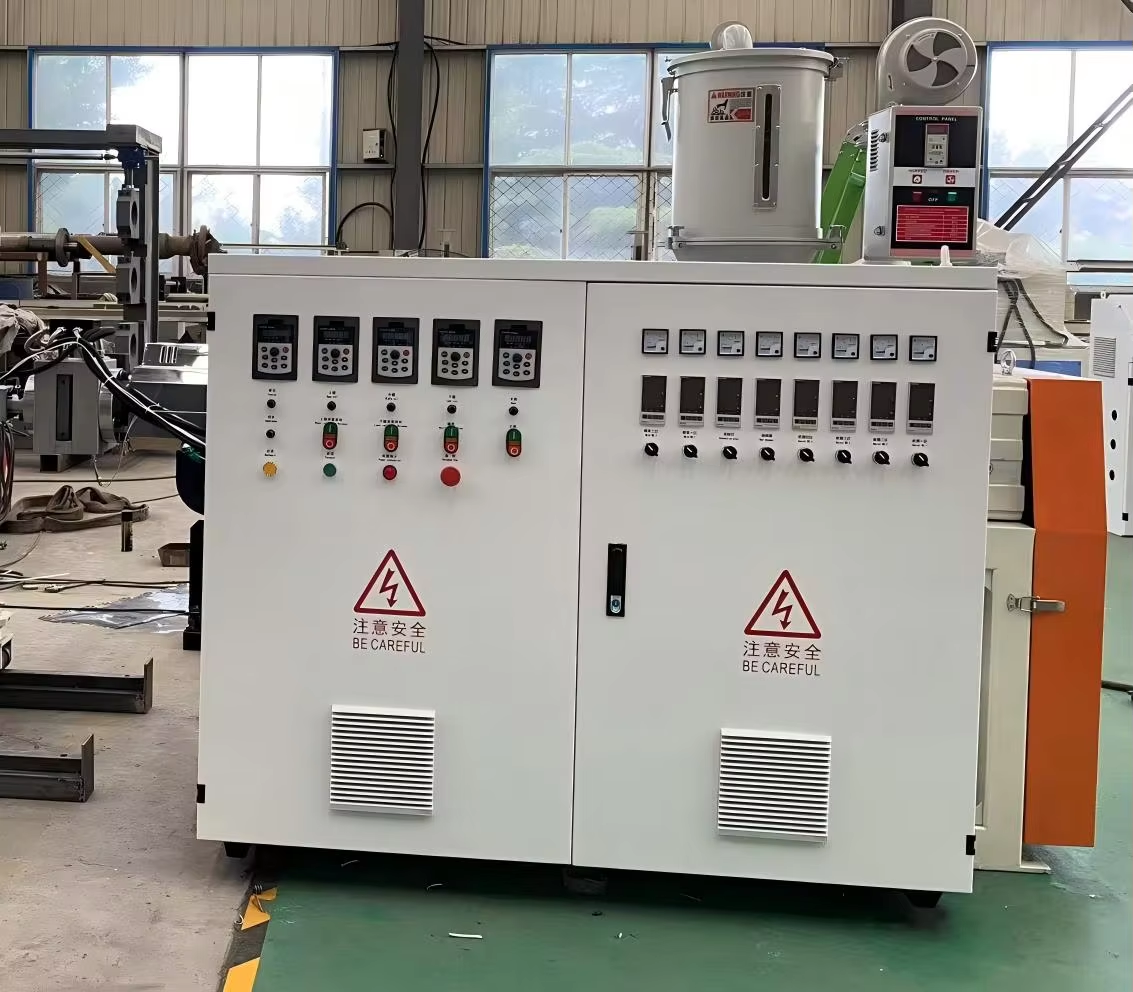

9. 완전한 전기 제어 시스템 (1 세트)

스크류, 배럴 및 온도 제어

나사 재질: 38CrMoAL, 질화강

나사 경도: HV950

배럴 재질: 내마모성 배럴 재질, 질화 강철

배럴 경도: HV1050

나사 직경: 55mm

L/D 비율: 30/1

주 모터 전력: 15kW

메인 모터 가열 전력: 12kW

배럴 가열: 주조 알루미늄 또는 세라믹

온도 조절: 자동, 팬 강제 냉각

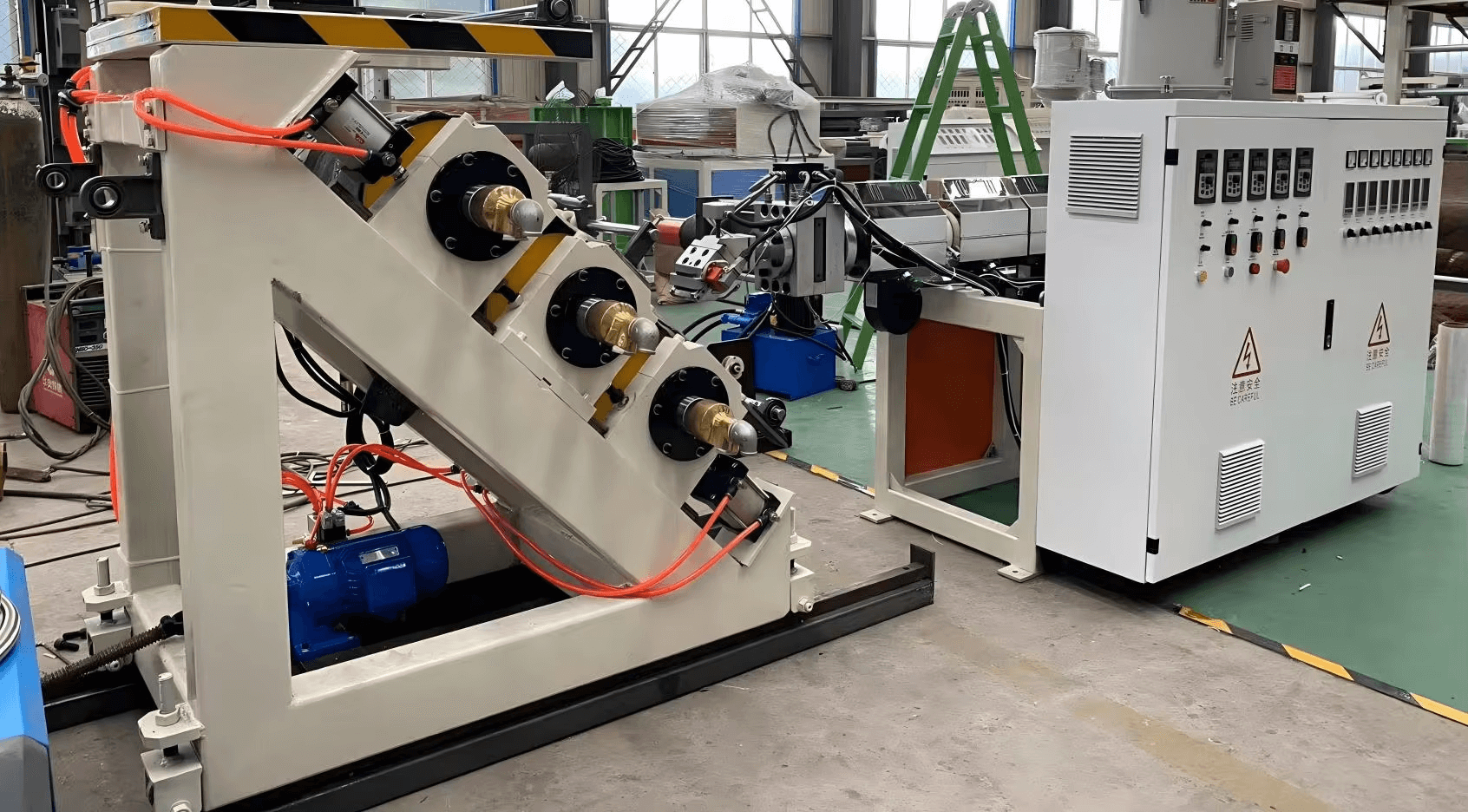

3롤 캘린더

롤러 직경: 300mm

롤러 유효 폭: 400mm

롤러 재질: 45 강철

롤러 구조: Qingdao Roller Manufacturing 또는 Xuzhou Saite Machinery의 특수 다중 채널 설계

동축성: ≤0.005mm

롤러 표면 마감: Ra ≤0.016μm

롤러 표면 경도: HRC58-62

크롬 도금 두께: 0.08mm

드라이브 감속 기어박스: Redson 또는 Congli

구동력: 3 x 1.5kW

속도 제어: INVT 인버터

3개의 롤러 간격 조정: 실린더 조정, 안전 비상 정지 스위치, 동기 제어 시스템

3개의 롤러 구성: 45° 기울기

3롤러 벽면 패널: 일체형 강판 용접

3롤러 구형 롤러 베어링: Harbin Bearing 또는 Wafangdian Bearing

스위블 조인트: 중외 합작 투자

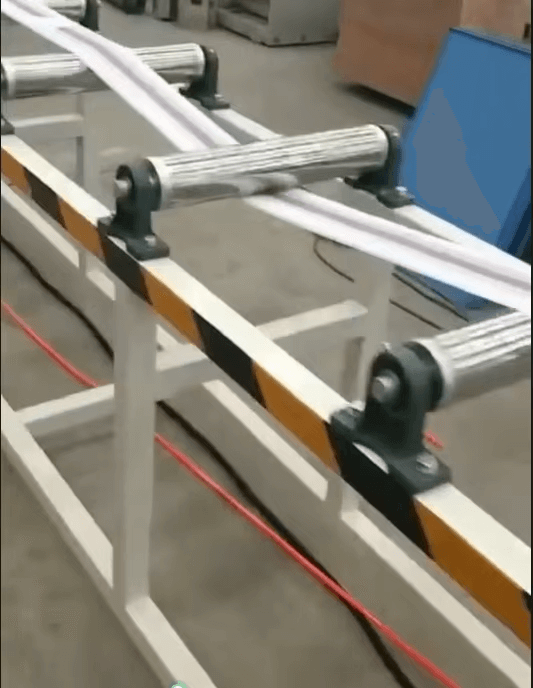

냉각 브라켓

냉각 브라켓

브래킷 길이: 4미터

아이들러 롤러(무동력): 고품질 스테인레스 스틸

사양: Φ75 x 400mm

감는 기계

전달 토크

듀얼 스테이션 형태

자동 고정 길이 계산 제어

롤 직경 50mm

종이 튜브 내부 코어 사양 2인치 외부 재킷

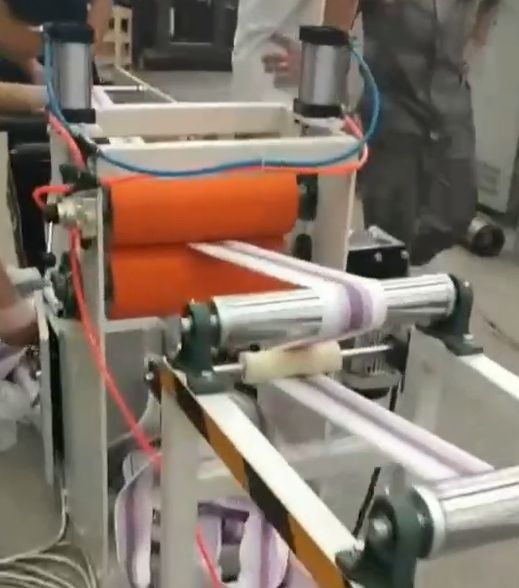

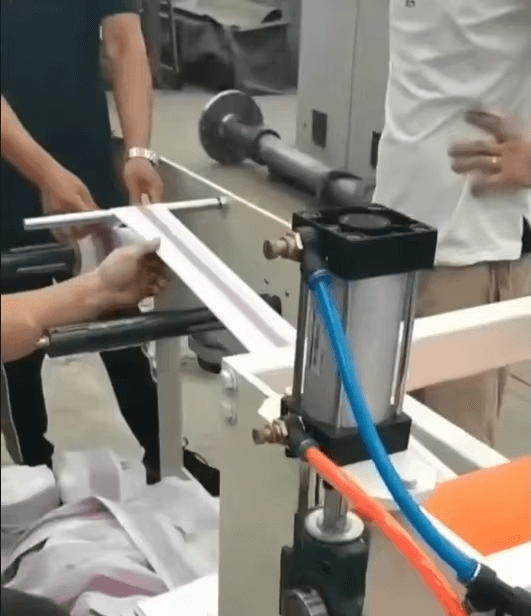

장비 전시

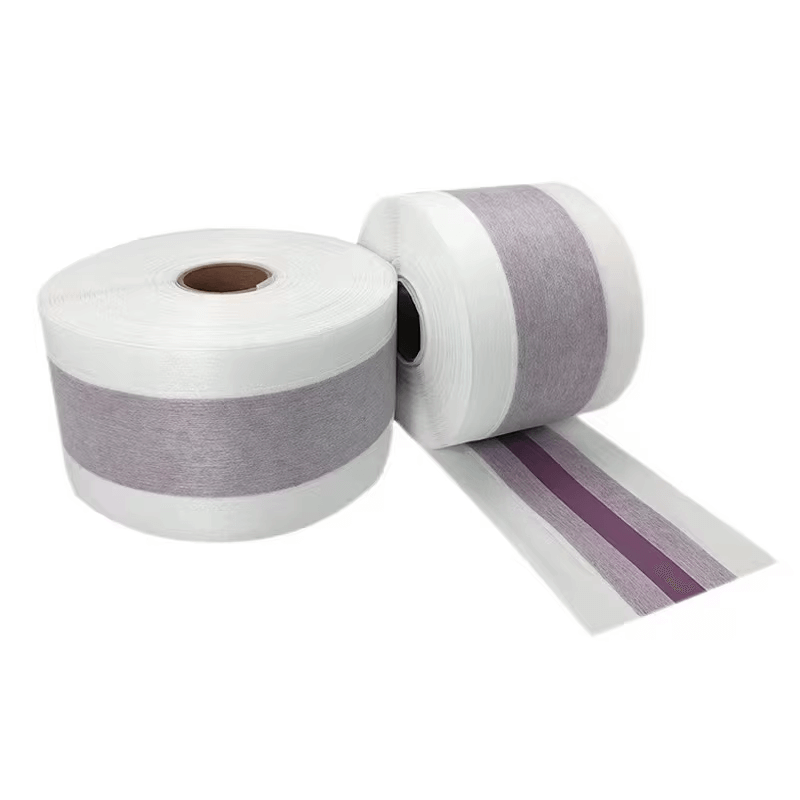

완제품 디스플레이
